مصنع استخلاص الذهب بتقنية CIL مقابل CIP: أيهما أفضل؟

عند إنشاء مصنع لمعالجة الذهب، يُعد الاختيار بين تقنية الاستخلاص بالكربون أثناء الترشيح (CIL) وتقنية الاستخلاص بالكربون في اللب (CIP) قرارًا مهمًا. تستخدم كلتا العمليتين السيانيد لإذابة الذهب من الخام المُحضّر، والكربون المنشط لاستعادة الذهب المذاب من الملاط. ومع ذلك، تختلف التقنيتان في طريقة ترتيب عمليتي الترشيح والامتزاز ضمن دائرة المعالجة.

يجمع مصنع CIL بين الترشيح والامتزاز ضمن سلسلة الخزانات نفسها، بينما يُكمل مصنع CIP عملية الترشيح أولًا، ثم ينقل الملاط إلى دائرة امتزاز منفصلة. ويمكن أن تؤثر هذه الاختلافات في معدل استرداد الذهب، ومتطلبات المعدات، والمرونة التشغيلية، والتكاليف الإجمالية للمشروع.

إذًا، أي العمليتين أفضل لخام الذهب لديك؟ تعتمد الإجابة على خصائص الخام، وحركية ذوبان الذهب، وسلوك إعادة الامتزاز بواسطة الخام (Preg-robbing)، ونتائج الاختبارات المعدنية، ومتطلبات المشروع. ويمكن أن يساعدك فهم آلية عمل النظامين على اختيار مخطط تدفق مناسب لمعالجة الذهب.

1. ما هو مصنع استخلاص خام الذهب بتقنية CIL؟

مصنع استخلاص الذهب بتقنية الكربون أثناء الترشيح (CIL) هو نظام لاستخراج الذهب يجمع بين الترشيح بالسيانيد وامتزاز الذهب باستخدام الكربون المنشط ضمن سلسلة الخزانات المزودة بأنظمة التحريك نفسها.

أثناء الترشيح، يذيب السيانيد الذهب القابل للاستخلاص في ظل ظروف كيميائية مناسبة، مما يؤدي إلى تكوين معقدات ذائبة من الذهب والسيانيد. بعد ذلك، يُضاف الكربون المنشط إلى الخزانات لامتزاز الذهب المذاب من الملاط. ومع انتقال الملاط عبر دائرة المعالجة، يستمر الذهب في الذوبان بينما يلتقطه الكربون المنشط.

تُستخدم تقنية CIL على نطاق واسع في معالجة خامات الذهب التي يمكن أن يحقق فيها الجمع بين الترشيح والامتزاز مزايا تشغيلية أو معدنية. وقد يشمل المصنع المتكامل معدات التكسير والطحن والتصنيف، وخزانات الترشيح والامتزاز، ومعدات مناولة الكربون، وأنظمة استعادة الذهب، ومرافق معالجة المخلفات.

1.1 كيف تعمل عملية CIL؟

يتضمن مخطط التدفق النموذجي لعملية CIL المراحل التالية:

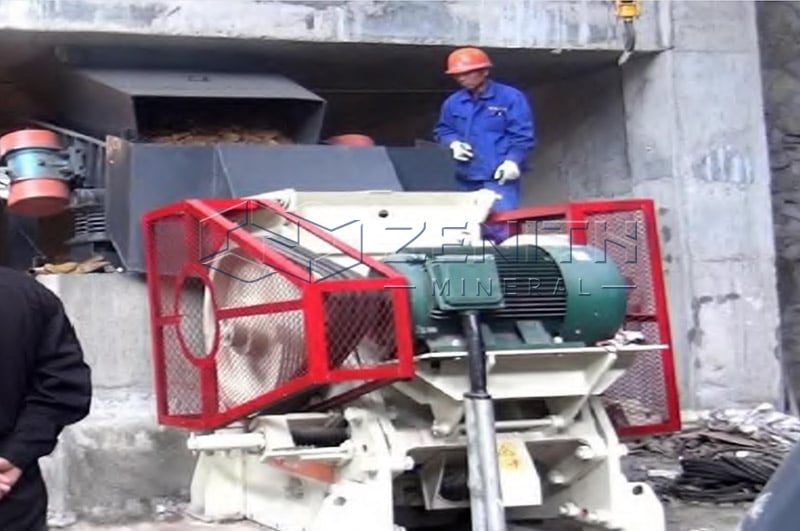

• 1. التكسير والطحن: يمر خام الذهب الخام عبر معدات التكسير وطواحين الطحن لتقليل حجم الجسيمات وتحرير المعادن الحاملة للذهب. ويعتمد حجم الطحن المطلوب على الخصائص المعدنية للخام وتوزيع الذهب فيه.
• 2. تحضير الملاط: يُخلط الخام المطحون بالماء لتكوين الملاط. وتُضبط ظروف المعالجة، بما في ذلك الرقم الهيدروجيني (pH)، حسب الحاجة لضمان فعالية الترشيح والتشغيل الآمن باستخدام السيانيد.
• 3. الترشيح بالسيانيد: يذيب السيانيد الذهب القابل للاستخلاص داخل خزانات مزودة بأنظمة التحريك، مع الحفاظ على الظروف الكيميائية المناسبة وتوافر الأكسجين.
• 4. الامتزاز باستخدام الكربون المنشط: يُضاف الكربون المنشط إلى دائرة الترشيح. ومع ذوبان الذهب، يمتص الكربون الذهب المذاب من الملاط. وبذلك تحدث عمليتا الترشيح والامتزاز في الوقت نفسه عبر سلسلة الخزانات.
• 5. غربلة الكربون ونقله: تحتجز المناخل الكربون المنشط مع السماح للملاط بالمرور. ويُنقل الكربون المحمّل بالذهب لمواصلة عملية استخلاص الذهب، ويتحرك عمومًا في اتجاه معاكس لتدفق الملاط عبر دائرة الامتزاز.
• 6. نزع الذهب من الكربون والاستخلاص الكهربائي والصهر: يُنزع الذهب من الكربون المحمّل باستخدام عملية نزع مناسبة. ثم يُعالج المحلول الناتج المحتوي على الذهب بواسطة الاستخلاص الكهربائي أو طريقة استرداد مناسبة أخرى، وتُصهر المادة المستخلصة لإنتاج سبائك الذهب والفضة غير المكررة (Doré).
• 7. تجديد الكربون وإعادة تدويره: بعد إزالة الذهب، يمكن غسل الكربون وتجديده حراريًا عند الحاجة، ثم إعادته إلى دائرة الامتزاز لاستعادة كفاءته.
• 8. معالجة المخلفات وإدارة مياه المعالجة: يخضع الملاط المتبقي لإزالة سمية السيانيد وإدارة المخلفات وفقًا للمتطلبات المناسبة. ويمكن استعادة مياه المعالجة وإعادة تدويرها عندما يكون ذلك عمليًا، مع مراعاة جودة المياه والمتطلبات البيئية.

يختلف التكوين الفعلي للمصنع حسب خصائص الخام، والطاقة الإنتاجية، والأداء المعدني، ومخطط التدفق المختار.

1.2 المزايا الرئيسية لمصنع CIL

توفر تقنية CIL عدة مزايا محتملة:

• تكامل المعالجة: تحدث عمليتا الترشيح والامتزاز ضمن دائرة الخزانات نفسها، مما يبسط الترتيب العام للعملية.
• إمكانية تقليل المساحة المطلوبة: قد يؤدي الجمع بين المرحلتين إلى تقليل الحاجة إلى دوائر خزانات منفصلة ومعدات النقل المرتبطة بها.
• مزايا لبعض الخامات التي تعاني من إعادة الامتزاز: يمكن للكربون المنشط منافسة مكونات الخام الكربونية على الذهب المذاب، مما قد يقلل فقدان الذهب نتيجة إعادة امتزازه على مكونات الخام.
• تبسيط تكوين العملية: في ظل الظروف المناسبة، يمكن أن يؤدي الجمع بين الترشيح والامتزاز إلى تبسيط ترتيب المعدات وتشغيل المصنع.

تعتمد هذه المزايا على سلوك الخام، وأداء الكربون، وتصميم دائرة المعالجة. ولا يعني استخدام مصنع CIL بالضرورة أنه أقل تكلفة أو أكثر كفاءة من مصنع CIP.

1.3 عيوب مصنع CIL

على الرغم من مزاياه، تنطوي تقنية CIL على بعض القيود.

أولًا، يجب تحسين ظروف الترشيح والامتزاز بصورة متكاملة. إذ يمكن أن تؤثر التغييرات في كيمياء الملاط، أو زمن المكوث، أو أداء الكربون في كلتا المرحلتين.

ثانيًا، يتعرض الكربون المنشط لبيئة الترشيح، مما يجعل الإدارة الفعالة للكربون والتحكم في الامتزاز أمرين مهمين بشكل خاص. ويجب على المشغلين مراقبة مخزون الكربون، ونشاطه، وكفاءة الغربلة، وفواقد الكربون.

كما تتطلب المواد الكيميائية المساعدة، وتوافر الأكسجين، وظروف الملاط تحكمًا دقيقًا. إضافة إلى ذلك، لا تناسب تقنية CIL جميع خامات الذهب. فقد تتطلب المعادن المقاومة للمعالجة، أو المواد التي تسبب إعادة الامتزاز، أو غيرها من التحديات المعدنية معالجة إضافية أو تكوينًا بديلًا للعملية.

2. ما هو مصنع استخلاص خام الذهب بتقنية CIP؟

يفصل مصنع استخلاص الذهب بتقنية الكربون في اللب (CIP) بين الترشيح بالسيانيد والامتزاز باستخدام الكربون المنشط.

في دائرة CIP، يُذاب الذهب أولًا من الخام المُحضّر داخل خزانات ترشيح مخصصة. ثم ينتقل الملاط الناتج إلى سلسلة منفصلة من خزانات الامتزاز، حيث يلتقط الكربون المنشط الذهب المذاب.

نظرًا إلى حدوث الترشيح والامتزاز في دائرتين منفصلتين، يستطيع المشغلون ضبط ظروف تشغيل كل منهما بصورة أكثر استقلالية. ويمكن أن يكون هذا الترتيب مفيدًا عندما يتطلب الخام زمن مكوث محددًا للترشيح، أو عندما يؤدي التحكم المنفصل في المرحلتين إلى تحسين إدارة العملية.

2.1 كيف تعمل عملية CIP؟

تتكون عملية CIP النموذجية من ثماني مراحل رئيسية:

• 1. التكسير والطحن: يُكسّر خام الذهب ويُطحن لتحرير المعادن الحاملة للذهب والوصول إلى حجم الجسيمات المطلوب.
• 2. تحضير الملاط: يُخلط الخام المطحون بالماء، ثم يُهيأ الملاط للوصول إلى ظروف المعالجة المناسبة.
• 3. الترشيح بالسيانيد: يدخل الملاط إلى خزانات الترشيح المخصصة، حيث يذيب السيانيد الذهب القابل للاستخلاص في ظل ظروف كيميائية مضبوطة.
• 4. النقل إلى خزانات الامتزاز: بعد اكتمال مرحلة الترشيح المحددة، ينتقل الملاط إلى دائرة امتزاز منفصلة.
• 5. الامتزاز باستخدام الكربون المنشط: يمتص الكربون المنشط الذهب المذاب أثناء مرور الملاط عبر سلسلة من خزانات الامتزاز.
• 6. فصل الكربون ونقله: تفصل معدات الغربلة الكربون المحمّل بالذهب عن الملاط. ثم يُنقل الكربون لاستعادة الذهب، بينما يواصل الملاط طريقه إلى مرحلة معالجة المخلفات.
• 7. نزع الذهب من الكربون والاستخلاص الكهربائي والصهر: يُنزع الذهب من الكربون المحمّل، ويُستخلص من المحلول الناتج، ثم يُصهر لإنتاج سبائك الذهب والفضة غير المكررة (Doré).
• 8. تجديد الكربون وإدارة المخلفات: يمكن تجديد الكربون وإعادة تدويره. وتُعالج المخلفات وفقًا للمتطلبات المعمول بها لإدارة السيانيد، واستعادة المياه، وحماية البيئة.

وكما هو الحال في تقنية CIL، يعتمد اختيار المعدات وتكوين دائرة المعالجة على خصائص الخام، ومعدل المعالجة، وأهداف الاسترداد، ومتطلبات المشروع المحددة.

2.2 المزايا الرئيسية لمصنع CIP

توفر تقنية CIP عدة مزايا محتملة:

• التحكم المستقل في العملية: يمكن ضبط الترشيح والامتزاز بصورة منفصلة لتلبية متطلبات التشغيل الخاصة بكل مرحلة.
• المرونة التشغيلية: تتيح الدوائر المخصصة للمشغلين تحسين زمن المكوث، والظروف الكيميائية، وأداء الامتزاز بصورة مستقلة.
• إمكانية الملاءمة لفترات الترشيح الأطول: عندما يتطلب استخلاص الذهب فترات ترشيح ممتدة، يمكن أن يؤدي فصل المرحلتين إلى تبسيط التحكم في العملية وتحسين أداء دائرة المعالجة.
• ممارسات تشغيل راسخة: تتمتع تقنية CIP بإجراءات تشغيل متطورة وخيارات متعددة للتحكم في العملية، مما يساعد على تحقيق أداء مستقر للمصنع.

تعتمد أهمية هذه المزايا على طبيعة الخام وتصميم نظام المعالجة المتكامل.

2.3 عيوب مصنع CIP

تتطلب تقنية CIP انتقال الملاط من دائرة الترشيح إلى دائرة امتزاز منفصلة. ويضيف ذلك مرحلة انتقالية إلى العملية، وقد يستلزم استخدام خزانات ومناخل ومضخات ومعدات مساندة إضافية.

لذلك، قد تشغل بعض تكوينات CIP مساحة أكبر وتتطلب استثمارًا رأسماليًا أعلى من تكوينات CIL المماثلة. ومع ذلك، يعتمد الفرق الفعلي على الطاقة الإنتاجية للمصنع، وحجم الخزانات، وزمن المكوث، واختيار المعدات.

ومن القيود المحتملة الأخرى التعامل مع الخامات التي تعاني من إعادة الامتزاز. فإذا أعادت المواد الكربونية الموجودة في الخام امتزاز الذهب المذاب أثناء الترشيح، فقد يُفقد جزء من الذهب قبل وصول الملاط إلى دائرة الكربون المنشط. وبحسب شدة هذه الظاهرة، قد يكون من المفيد تقييم تدابير إضافية للحد منها أو دراسة استخدام تكوين CIL.

3. مقارنة CIL وCIP: ما الاختلافات الرئيسية؟

على الرغم من أن العمليتين تستخدمان الترشيح بالسيانيد والامتزاز بالكربون المنشط، فإن اختلاف ترتيب دوائر المعالجة يؤدي إلى فروق مهمة.

يتمثل الاختلاف الرئيسي في توقيت امتزاز الذهب. ففي تقنية CIL، يُضاف الكربون المنشط بينما لا يزال الذهب قيد الترشيح، في حين تتيح تقنية CIP إكمال مرحلة ترشيح منفصلة قبل بدء امتزاز الذهب.

لا تتفوق أي من الطريقتين على الأخرى في جميع الحالات. فالخيار الأنسب يعتمد على الاستجابة المعدنية للخام وأداء دائرة المعالجة المقترحة.

4. مقارنة CIL وCIP: أي العمليتين تحقق استردادًا أفضل للذهب؟

لا تضمن أي من تقنيتي CIL أو CIP معدل استرداد أعلى للذهب. إذ يعتمد الاسترداد على الخصائص المعدنية للخام، وتحرير الذهب، وحركية الترشيح، وسلوك إعادة الامتزاز، وفعالية دائرة المعالجة المتكاملة.

4.1 خصائص الخام وسلوك إعادة الامتزاز

تحتوي بعض خامات الذهب على مواد كربونية أو مكونات أخرى قادرة على إعادة امتزاز الذهب المذاب من المحلول. وتُعرف هذه الظاهرة باسم إعادة الامتزاز بواسطة الخام (Preg-robbing)، وقد تؤدي إلى انخفاض الاسترداد عندما تلتقط مكونات الخام الذهب المذاب بدلًا من الكربون المنشط المستخدم في المصنع.

قد توفر تقنية CIL ميزة عند معالجة بعض الخامات التي تعاني من إعادة الامتزاز، لأن الكربون المنشط يكون موجودًا أثناء الترشيح ويمكنه منافسة الخام على الذهب المذاب. ومع ذلك، يعتمد حجم هذه الميزة على خصائص إعادة الامتزاز في الخام، ونشاط الكربون، وتصميم دائرة المعالجة.

وقد تظل تقنية CIP مناسبة عندما تكون ظاهرة إعادة الامتزاز محدودة أو عندما تكون المعالجة المسبقة واستراتيجيات الحد من هذه الظاهرة فعالة. ومن الضروري إجراء اختبارات معدنية مقارنة قبل اختيار أي من العمليتين.

4.2 حركية ترشيح الذهب

تصف حركية ترشيح الذهب مدى سرعة ذوبان الذهب في ظل ظروف معالجة محددة.

إذا كان ذوبان الذهب بطيئًا نسبيًا، فقد توفر دائرة الترشيح المنفصلة مرونة مفيدة من خلال إتاحة تحسين زمن مكوث الترشيح وظروف الامتزاز بصورة مستقلة. وهذا يجعل تقنية CIP خيارًا يستحق التقييم.

وعلى العكس، عندما يكون من الممكن دمج الترشيح والامتزاز بفعالية دون التأثير سلبًا في الأداء، فقد توفر تقنية CIL ترتيبًا أبسط لدائرة المعالجة.

ومع ذلك، لا يعني بطء الترشيح تلقائيًا أن تقنية CIP أفضل. بل ينبغي أن يستند القرار إلى الاختبارات المخبرية، ومتطلبات زمن المكوث، وأداء مخطط التدفق المقترح.

4.3 معدل استرداد الذهب وتحسين العملية

بغض النظر عن اختيار تقنية CIL أو CIP، تحدد عدة عوامل معدل استرداد الذهب الإجمالي:

• تحرير الذهب وحجم الطحن: قد يؤدي عدم تحرير الذهب بصورة كافية إلى إعاقة ذوبانه بفعالية.
• توافر السيانيد والأكسجين: تُعد الظروف الكيميائية المناسبة ضرورية لتحقيق إذابة فعالة للذهب.
• ظروف الملاط وزمن المكوث: تؤثر كثافة اللب، والخلط، ومدة البقاء داخل دائرة المعالجة في أداء الترشيح والامتزاز.
• جودة الكربون المنشط: يؤثر نشاط الكربون، وحجم جسيماته، وقدرته على الامتزاز في كفاءة التقاط الذهب.
• الغربلة وإدارة الكربون: يمكن أن تؤدي فواقد الكربون، وضعف كفاءة الغربلة، وفواقد المحلول إلى انخفاض معدل الاسترداد.
• تباين خصائص الخام: قد تتطلب التغييرات في الخصائص المعدنية، أو توزيع الذهب، أو سلوك إعادة الامتزاز تعديلات تشغيلية.
• التحكم في العملية: تساعد المراقبة المنتظمة والتحسين المستمر على الحفاظ على أداء مستقر.

يمكن لمصنع CIP مصمم ومُحسّن بصورة جيدة أن يتفوق على مصنع CIL لم تُحسّن عملياته بشكل كافٍ، والعكس صحيح أيضًا. لذلك، ينبغي إجراء مقارنات الاسترداد باستخدام عينات خام ممثلة للواقع وظروف تشغيل واقعية.

5. كيفية الاختيار بين مصنع CIL ومصنع CIP

يتطلب الاختيار بين CIL وCIP أكثر من مجرد مقارنة عدد الخزانات أو أسعار المعدات. إذ يجب أن يراعي مخطط التدفق المناسب خصائص الخام، وأهداف الاسترداد، وقيود الموقع، والتكلفة الإجمالية لتشغيل المصنع.

قبل اتخاذ القرار النهائي، ضع الخطوات التالية في الاعتبار:

• 1. إجراء اختبارات على عينات ممثلة للخام. تقييم درجة الذهب، والخصائص المعدنية، وخصائص التحرير، والاستجابة للترشيح، واحتمالية إعادة الامتزاز.
• 2. مقارنة الأداء المعدني. اختبار تكوينات مناسبة لتقنيتي CIL وCIP لتقييم استرداد الذهب، وحركية الترشيح، وأداء الامتزاز، واستهلاك المواد الكيميائية.
• 3. إعداد مخططات تدفق متكاملة للمعالجة. تحديد متطلبات التكسير والطحن ومناولة الملاط ودوائر الخزانات وأنظمة الكربون ومعدات استعادة الذهب ومرافق معالجة المخلفات.
• 4. تقييم التكاليف الإجمالية للمشروع. مقارنة تكاليف شراء المعدات وتركيبها والأعمال المدنية والمرافق والصيانة والعمالة والمواد الكيميائية واستبدال الكربون وإدارة المخلفات.
• 5. تقييم المرونة التشغيلية. تحديد كيفية استجابة كل دائرة للتغيرات في خصائص الخام ومعدل المعالجة ومتطلبات الاسترداد.

في المشاريع الجديدة، ينبغي أن تستند عملية الاختيار النهائية إلى الاختبارات المعدنية والتقييم الهندسي، بدلًا من الافتراضات المبنية على المزايا العامة لكل تقنية.

الخلاصة

تُعد تقنيتا CIL وCIP طريقتين راسختين لاستعادة الذهب من الخامات القابلة للترشيح بالسيانيد، ولكنهما تختلفان في طريقة تنظيم الترشيح والامتزاز باستخدام الكربون المنشط.

تجمع تقنية CIL المرحلتين ضمن دائرة خزانات واحدة، مما قد يبسط تصميم المصنع ويقلل فقدان الذهب المرتبط بالمواد التي تسبب إعادة الامتزاز. أما تقنية CIP، فتفصل الترشيح عن الامتزاز، مما يوفر استقلالية أكبر في تحسين أداء المرحلتين، وقد يمنح مرونة مفيدة عندما تكون هناك حاجة إلى فترات ترشيح أطول.

الخيار الأفضل هو العملية التي تحقق استردادًا أكثر موثوقية للذهب وأفضل جدوى اقتصادية إجمالية للمشروع وفقًا لخصائص الخام المحدد. وقبل الاستثمار في مصنع CIL أو CIP، ينبغي إجراء اختبارات معدنية باستخدام عينات ممثلة للخام، ومقارنة مخططات التدفق المتكاملة، وتقييم التكاليف الرأسمالية والتشغيلية على حد سواء.

من خلال تصميم مناسب لمخطط التدفق وتطبيق نظام فعال للتحكم في العملية، يمكن لكلتا التقنيتين دعم استعادة الذهب بكفاءة وتحقيق أداء مستقر للمصنع على المدى الطويل.
