10 آلات أساسية لمحطة متكاملة لاستخلاص الذهب من الخام باستخدام تقنية CIL

تُعد محطة استخلاص الذهب من الخام باستخدام تقنية الكربون في الاستخلاص (Carbon-in-Leach - CIL) نظامًا شائع الاستخدام في معالجة المعادن، حيث تجمع بين ترشيح الذهب بالسيانيد وامتزاز الذهب باستخدام الكربون المنشط داخل سلسلة من الخزانات. وقد صُممت هذه المحطة لاستعادة الذهب من خامات الذهب المناسبة، وذلك عن طريق إذابة الذهب في محلول المعالجة ثم امتزاز الذهب المذاب على الكربون المنشط تمهيدًا لاستعادته في المراحل اللاحقة.

يتطلب إنشاء محطة فعالة لاستخلاص الذهب بتقنية CIL أكثر من مجرد اختيار خزانات الترشيح. إذ يجب أن تعمل معدات التكسير والطحن والتصنيف ونقل الملاط واستعادة الذهب ومعالجة المخلفات معًا لتحقيق الطاقة الإنتاجية المطلوبة ومعدل الاسترداد المستهدف.

يقدم هذا الدليل 10 آلات أساسية لمحطة متكاملة لمعالجة خام الذهب بتقنية CIL، ويوضح وظائفها، ويسلط الضوء على العوامل الرئيسية التي ينبغي مراعاتها عند تصميم خط معالجة الذهب.

1. كسارة الفك لتقليل حجم خام الذهب في مرحلة التكسير الأولي

تُستخدم كسارة الفك عادةً بوصفها آلة التكسير الأولي في مصنع معالجة خام الذهب. وهي تعمل على تقليل حجم الصخور الكبيرة إلى قطع أصغر مناسبة للتكسير الثانوي أو للطحن المباشر في بعض التكوينات.

قد تتطلب عروق الكوارتز الحاملة للذهب وخامات الكبريتيد الصلبة وغيرها من خامات الذهب المتماسكة معدات تكسير أولي قوية ومتينة.

الوظائف والمزايا الرئيسية:

• تكسير قطع الخام الكبيرة إلى مواد تغذية يسهل التعامل معها.
• معالجة مجموعة واسعة من الصخور الحاملة للذهب، بما في ذلك الصخور الصلبة والكاشطة.
• توفير تغذية منتظمة لعمليات التكسير والطحن اللاحقة.
• دعم التشغيل المستمر عند اختيار حجم الكسارة بما يتناسب مع متطلبات المصنع.

عند اختيار كسارة الفك، ينبغي مراعاة الحد الأقصى لحجم التغذية وصلابة الخام ودرجة كشطه وحجم التفريغ المطلوب ومعدل المعالجة المتوقع. ويجب أن تكون فتحة التغذية قادرة على استيعاب أكبر الصخور المتوقعة، بينما ينبغي أن تتوافق الطاقة الإنتاجية للكسارة مع هدف الإنتاج الإجمالي.

على سبيل المثال، يحتاج المصنع الذي يعالج 100 طن من الخام في الساعة إلى كسارة فك ومعدات لاحقة قادرة على التعامل مع معدل التغذية المقابل في ظروف التشغيل الفعلية. كما يجب أن تأخذ دائرة المعالجة المتكاملة في الحسبان معدل جاهزية المعدات ووقت التوقف للصيانة والتغيرات في خصائص الخام.

2. الكسارة المخروطية للتكسير الثانوي لخام الذهب

تعمل الكسارة المخروطية على تقليل حجم المواد الخارجة من الكسارة الأولية، مما ينتج جزيئات أصغر مناسبة للطحن. وهي مناسبة بشكل خاص لخامات الذهب الصلبة والكاشطة عندما تكون هناك حاجة إلى مرحلة تكسير ثانوية.

يمكن لدائرة تكسير مصممة بصورة صحيحة أن تحسن إنتاجية المطحنة وتساعد على التحكم في استهلاك الطاقة من خلال تقليل حجم التغذية قبل الطحن.

تشمل أهم عوامل الاختيار ما يلي:

• الحد الأقصى لحجم التغذية وحجم المنتج المطلوب.
• صلابة الخام ودرجة كشطه وخصائص تكسيره.
• إعداد فتحة التفريغ الجانبية المغلقة ونسبة التخفيض.
• الطاقة الإنتاجية المطلوبة وساعات التشغيل المتوقعة.
• تكاليف قطع التآكل ومتطلبات الصيانة.

يمكن أن تساعد الكسارة المخروطية التي تعمل ضمن دائرة مغلقة مع غربال اهتزازي على التحكم في حجم المنتج النهائي للتكسير. وتعود الجزيئات كبيرة الحجم إلى الكسارة لمزيد من التكسير، بينما تنتقل المواد ذات الأحجام المناسبة إلى المرحلة التالية.

ومع ذلك، لا تتطلب جميع خامات الذهب استخدام كسارة مخروطية. فقد يمكن معالجة الخامات الأكثر ليونة باستخدام معدات تكسير بديلة، وفقًا لخصائص الخام ومتطلبات الإنتاج في المصنع.

3. الغربال الاهتزازي لتصنيف خام الذهب بدقة حسب الحجم

يفصل الغربال الاهتزازي الخام المسحوق إلى أجزاء ذات أحجام مختلفة. وفي نظام التكسير ذي الدائرة المغلقة، يساعد على منع الجزيئات كبيرة الحجم من الدخول إلى دائرة الطحن، ويسمح للمواد المناسبة بالانتقال إلى المرحلة التالية.

يسهم الغربلة الفعالة في تحسين التحكم في دائرة التكسير وتوفير تغذية أكثر انتظامًا للمطحنة.

تشمل الوظائف المهمة ما يلي:

• فصل المواد الأصغر من الحجم المطلوب عن الجزيئات كبيرة الحجم.
• التحكم في حجم الجزيئات التي تنتقل إلى مرحلة الطحن.
• إعادة المواد كبيرة الحجم إلى الكسارة لإجراء مزيد من التكسير.
• دعم استقرار التشغيل في مختلف مراحل دائرة المعالجة.

يعتمد اختيار الغربال على حجم الفصل المطلوب وفتحات الغربلة ومحتوى الرطوبة في المواد وتوزيع أحجام الجزيئات والطاقة الإنتاجية المطلوبة.

يجب أن تتوافق قدرة الغربال مع معدل تفريغ الكسارة. فإذا كانت قدرته غير كافية، فقد تتراكم المواد، مما يقلل الإنتاجية الإجمالية للمصنع. كما أن الغربلة الدقيقة بشكل مفرط قد تزيد الأحمال المتداولة أو تؤدي إلى تكاليف تشغيل غير ضرورية.

لذلك، ينبغي تقييم تصميم الغربال بالتزامن مع أداء الكسارة وحجم التغذية المستهدف لمرحلة الطحن.

4. مطحنة الكرات للطحن الدقيق لخام الذهب وتحرير معادنه

تُعد مطحنة الكرات من المعدات الأساسية في العديد من محطات استخلاص الذهب بتقنية CIL، لأنها تطحن الخام المسحوق إلى درجة النعومة اللازمة لتحرير الذهب وتجهيزه للترشيح اللاحق.

قد يوجد الذهب على شكل جزيئات حرة، أو داخل معادن الكبريتيد، أو على هيئة شوائب دقيقة داخل معادن أخرى حاضنة. ويساعد الطحن على كشف المزيد من الأسطح الحاملة للذهب وتحسين التلامس بين الخام ومحلول الترشيح.

تشمل الفوائد الرئيسية للطحن باستخدام مطحنة الكرات ما يلي:

• تقليل حجم الخام المسحوق إلى حجم دقيق مناسب.
• تحرير الجزيئات الحاملة للذهب من المعادن المحيطة بها.
• تحضير الملاط لعمليات الترشيح والامتزاز اللاحقة.
• دعم معدل المعالجة المطلوب عند دمج المطحنة مع معدات التصنيف.

تعتمد درجة نعومة الطحن المناسبة على صلابة الخام وتركيبه المعدني وحجم جزيئات الذهب وحجم التغذية ونتائج الاختبارات المعدنية.

لا توجد درجة نعومة موحدة تناسب جميع محطات استخلاص الذهب بتقنية CIL. فقد يؤدي الطحن غير الكافي إلى بقاء الذهب محصورًا داخل الجزيئات المعدنية، مما يقلل معدل الاسترداد. أما الطحن المفرط، فقد يزيد استهلاك الطاقة وينتج كميات كبيرة من الجزيئات فائقة النعومة، مما يعقد عمليات المعالجة اللاحقة.

قبل اختيار مطحنة الكرات، ينبغي إجراء تحليل معدني واختبارات للطحن لتحديد حجم المنتج المطلوب وتقدير الطاقة الإنتاجية للمطحنة واحتياجاتها من الطاقة.

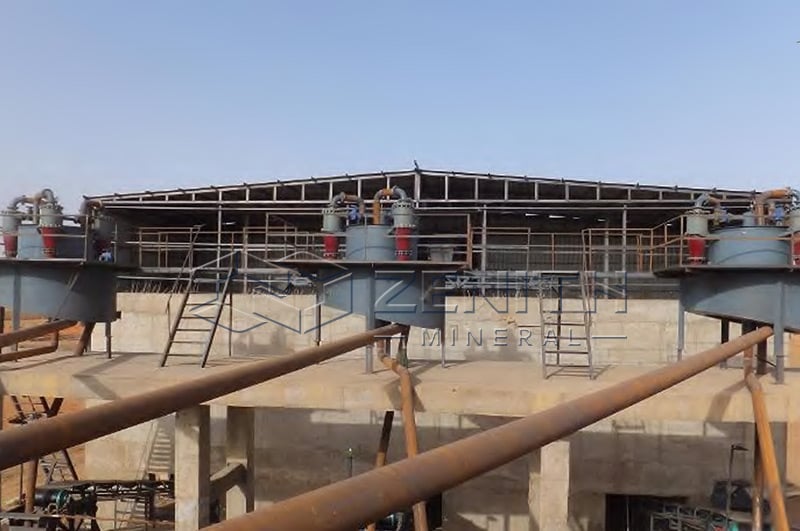

5. الهيدروسيكلون لتصنيف المواد في دائرة الطحن

يفصل الهيدروسيكلون الجزيئات الدقيقة والخشنة الموجودة في الملاط باستخدام قوى الطرد المركزي والاختلافات في سلوك ترسيب الجزيئات. ويُدمج عادةً مع مطحنة الكرات ضمن نظام طحن ذي دائرة مغلقة.

يوجه الهيدروسيكلون عادةً الجزيئات الدقيقة عبر مخرج الفائض إلى مرحلة المعالجة التالية، بينما تخرج الجزيئات الخشنة عبر مخرج القاع وتعود إلى المطحنة لمزيد من الطحن.

تشمل وظائفه الرئيسية ما يلي:

• تصنيف الخام المطحون وفقًا لحجم الجزيئات وسلوك الترسيب.
• إعادة الجزيئات الخشنة إلى المطحنة لإجراء مزيد من الطحن.
• التحكم في توزيع أحجام الجزيئات في تغذية مرحلة الترشيح.
• دعم استقرار التشغيل في دائرة الطحن.

يعتمد أداء الهيدروسيكلون على ضغط التغذية ومعدل تدفق الملاط وتركيز المواد الصلبة وتوزيع أحجام الجزيئات وهندسة الإعصار.

يجب تصميم مطحنة الكرات والهيدروسيكلون باعتبارهما نظامًا متكاملًا. فقد يؤدي ضعف التصنيف إلى زيادة الأحمال المتداولة أو تقليل كفاءة الطحن أو السماح بدخول جزيئات خشنة أكثر من اللازم إلى دائرة الترشيح.

يساعد التصنيف الصحيح على ضمان وصول الخام إلى درجة النعومة المطلوبة دون الحاجة إلى طحن إضافي غير ضروري.

6. مضخة الملاط لنقل لباب الخام بصورة موثوقة

تُستخدم مضخات الملاط لنقل الخام المطحون وملاط المعالجة بين مراحل الطحن والتصنيف والتهيئة والترشيح بتقنية CIL. ويُعد النقل الموثوق للملاط أمرًا ضروريًا للحفاظ على استمرارية الإنتاج.

على عكس المضخات المصممة لضخ المياه النظيفة، يجب أن تكون مضخات الملاط قادرة على التعامل مع الجزيئات الصلبة والمخاليط التي قد تكون كاشطة.

تشمل متطلبات الأداء المهمة ما يلي:

• مكونات ملامسة للملاط مقاومة للتآكل الكاشط.
• أداء هيدروليكي مناسب في ظروف التشغيل الفعلية.
• قدرة موثوقة على التعامل مع حجم الجزيئات وتركيز المواد الصلبة المحددين.
• التوافق مع الخصائص الكيميائية للملاط.
• سهولة الصيانة واستبدال المكونات المعرضة للتآكل.

ينبغي أن يأخذ اختيار المضخة في الحسبان معدل التدفق والارتفاع الديناميكي الكلي وكثافة الملاط وحجم الجزيئات وتكوين خطوط الأنابيب وظروف التشغيل في كل دائرة.

قد تتطلب الأقسام المختلفة من المصنع مواصفات مختلفة للمضخات. فعلى سبيل المثال، قد تختلف متطلبات مقاومة التآكل والأداء الهيدروليكي لمضخة تتعامل مع ناتج الطحن الخشن عن تلك الخاصة بمضخة تنقل الملاط الناعم إلى خزانات الترشيح.

يساعد اختيار حجم المضخة المناسب على منع الانسدادات والتآكل المفرط وعدم استقرار التدفق وتكاليف الصيانة غير الضرورية.

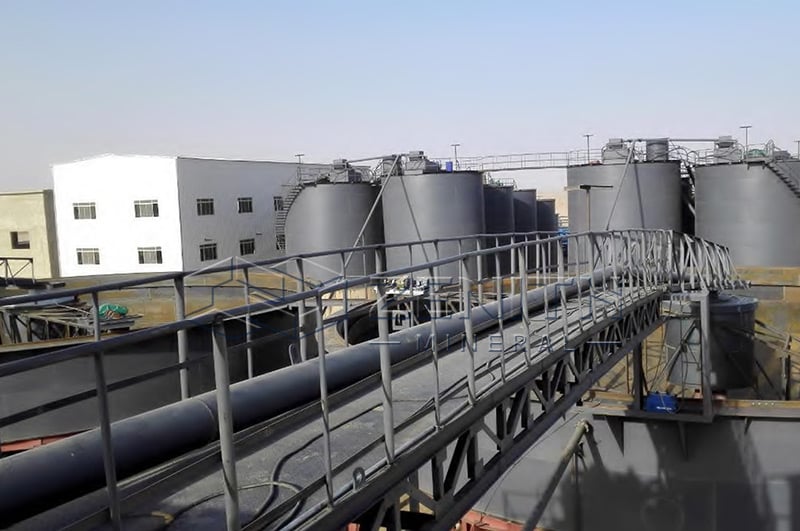

7. خزان التحريك لتهيئة الملاط وخلطه

تعمل خزانات التحريك على خلط الملاط المعدني مع كواشف المعالجة والمساعدة على إبقاء الجزيئات الصلبة معلقة. وبحسب مخطط تدفق المعالجة، قد تُستخدم هذه الخزانات لتهيئة الخام قبل الترشيح أو ضبط الرقم الهيدروجيني (pH) أو تحضير الملاط قبل معالجته بتقنية CIL.

يُعد الحفاظ على ظروف الملاط المناسبة أمرًا مهمًا، لأن ذوبان الذهب يعتمد على خصائص الخام والبيئة الكيميائية المحيطة به.

تشمل الاستخدامات الشائعة ما يلي:

• خلط الملاط للحفاظ على توزيع موحد للمواد الصلبة.
• تهيئة الملاط لعملية الترشيح اللاحقة.
• دعم ضبط الرقم الهيدروجيني وإضافة الكواشف.
• توفير وقت إضافي للتهيئة عند الحاجة.

تشمل عوامل الاختيار الرئيسية حجم الخزان وكثافة الملاط ومدة المكوث وتصميم المروحة وشدة الخلط ومتطلبات الكواشف.

ينبغي تحديد عدد خزانات التهيئة وترتيبها وفقًا لتصميم العملية ونتائج الاختبارات المختبرية. فقد تتطلب بعض محطات CIL خزانات تهيئة منفصلة، بينما يمكن لمحطات أخرى استخدام تكوينات مختلفة بحسب خصائص الخام ومخطط تدفق المعالجة.

يساعد التحريك المناسب على الحفاظ على ظروف معالجة مستقرة دون التسبب في استهلاك غير ضروري للطاقة أو زيادة تكاليف المعدات.

8. خزان الترشيح والامتزاز بتقنية CIL لاستعادة الذهب

تُعد خزانات CIL وحدات المعالجة الأساسية في محطات الكربون في الاستخلاص. فهي توفر البيئة اللازمة لحدوث ذوبان الذهب وامتزازه على الكربون المنشط في الوقت نفسه.

في ظل ظروف الترشيح بالسيانيد المناسبة، يذوب الذهب الموجود في الجزيئات الحاملة له والمكشوفة وينتقل إلى المحلول. بعد ذلك، يمتز الكربون المنشط الذهب المذاب، مما يسمح بفصله عن الملاط واستعادته في عملية لاحقة.

تشمل معايير التشغيل الرئيسية ما يلي:

• حجم الخزان ومدة بقاء الملاط داخله.
• تركيز الأكسجين المذاب.
• الرقم الهيدروجيني للملاط وتركيز السيانيد.
• تركيز الكربون المنشط ونشاطه.
• شدة التحريك وكثافة الملاط.
• حركية ذوبان الذهب وامتزازه على الكربون.

يجب تحديد أحجام الخزانات بما يتناسب مع قابلية الخام للترشيح ومعدل معالجة المصنع ودرجة تركيز الذهب ومعدل الاسترداد المطلوب. ويتحدد عدد الخزانات وفقًا لإجمالي مدة المكوث اللازمة وتكوين العملية.

تستخدم دائرة CIL النموذجية عدة خزانات متصلة على التوالي، مما يسمح للملاط والكربون المنشط بالتحرك عبر النظام وفقًا لترتيب التدفق المصمم.

يعتمد أداء تقنية CIL على حركية الترشيح وكفاءة الامتزاز معًا. فحتى إذا ذاب الذهب بنجاح، فإن ضعف الامتزاز قد يقلل معدل الاسترداد الإجمالي. وبالمثل، لا يمكن للامتزاز الفعال على الكربون أن يعوض بالكامل عن الذهب الذي يظل محصورًا داخل جزيئات لم يتحرر منها بشكل كافٍ.

يجب دمج إجراءات التعامل مع السيانيد وضبط الرقم الهيدروجيني والتهوية عند الضرورة ومراقبة العمليات ضمن أنظمة السلامة والتشغيل في المصنع.

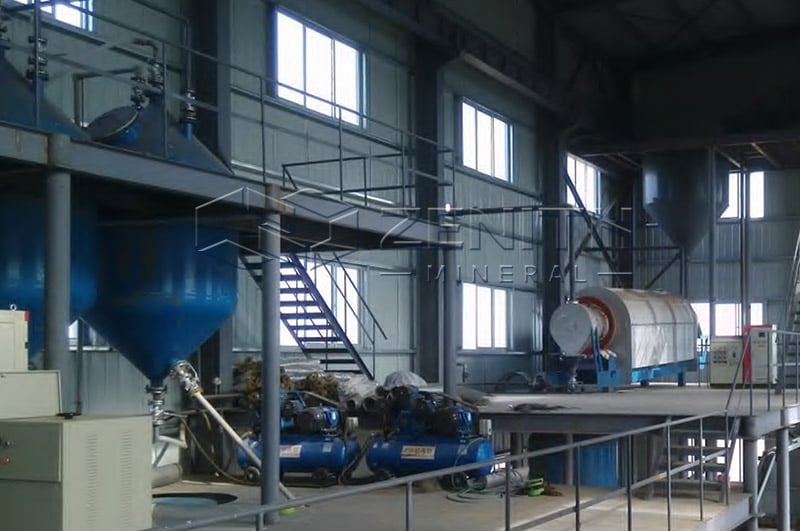

9. معدات غربلة الكربون المنشط واستعادة الذهب

بعد امتزاز الذهب على الكربون المنشط، يجب فصل الكربون المحمل بالذهب عن الملاط ومعالجته لاستعادة الذهب. وتشمل هذه المرحلة عدة وظائف مختلفة للمعدات، وليست مجرد آلة واحدة.

تشمل المعدات الرئيسية ما يلي:

• غرابيل أمان الكربون: تحتجز الكربون المنشط مع السماح للملاط بالمرور عبر دائرة المعالجة المحددة.
• معدات نقل الكربون: تنقل الكربون بين الخزانات أو تنقل الكربون المحمل بالذهب إلى قسم نزع الذهب.
• معدات الإزالة بالتحليل (الإليوشن): تزيل الذهب الممتز على الكربون المحمل وتنقله إلى محلول مركز.
• معدات الاستخلاص الكهربائي: تستعيد الذهب من المحلول الناتج عن نزع الذهب، والذي يحتوي على الذهب، وعادةً ما تنتج راسبًا أو حمأة حاملة للذهب تمهيدًا للتكرير اللاحق.
• بحسب مخطط تدفق المعالجة، قد تكون هناك حاجة إلى معدات إضافية لغسل الكربون وتجديده ومناولة المحاليل وتكرير الذهب.
• يعتمد اختيار المعدات على حجم جزيئات الكربون وكمية الذهب الممتز عليه ومعدل إنتاج الذهب وكيمياء المحلول وقدرة الاسترداد المطلوبة.

ينبغي تصميم قسم استعادة الذهب بصورة متكاملة مع دائرة CIL، بحيث يمكن معالجة الكربون المحمل دون التسبب في اختناق تدفق الإنتاج. فقد يؤدي فقدان الكربون أو عدم كفاءة الغربلة أو ضعف أداء نزع الذهب إلى انخفاض معدل الاسترداد وزيادة تكاليف التشغيل.

10. معدات مثخن المخلفات ونزع المياه لمحطات CIL

تمثل معالجة المخلفات أحد الأقسام الرئيسية الأخيرة للمعدات في محطة استخلاص الذهب بتقنية CIL. فبعد استعادة الذهب، يجب إدارة الملاط المتبقي وفقًا لتوازن المياه في المشروع والمتطلبات البيئية وتصميم منشأة تخزين المخلفات.

يفصل مثخن المخلفات المواد الصلبة عن مياه المعالجة، مما يزيد تركيز المواد الصلبة في التدفق السفلي، بينما ينتج مياه فائضة صافية نسبيًا قد تكون مناسبة لإعادة الاستخدام بعد المعالجة اللازمة.

تشمل معدات معالجة المخلفات الشائعة ما يلي:

• مثخن المخلفات: يركز المواد الصلبة ويستعيد المياه من الملاط.
• المرشحات أو معدات نزع المياه الأخرى: تقلل محتوى الرطوبة في المخلفات عند الحاجة، وفقًا لطريقة التخلص المختارة.
• المضخات وخطوط الأنابيب: تنقل المخلفات والمياه المستعادة.
• معدات إزالة سمية السيانيد: تعالج المخلفات المحتوية على السيانيد عند الحاجة قبل تصريفها أو إخضاعها لعمليات إدارة المخلفات اللاحقة.

لا تحتاج جميع محطات CIL إلى الترشيح. ويعتمد الاختيار بين المخلفات المكثفة والمخلفات المرشحة وطرق التخلص الأخرى على خصائص الترسيب وتوافر المياه وظروف الموقع ومتطلبات التخزين والجدوى الاقتصادية للمشروع.

يجب التعامل مع المخلفات المحتوية على السيانيد من خلال نظام مناسب لإزالة السمية وإدارة المخلفات، بما يتوافق مع المتطلبات البيئية والتنظيمية المعمول بها.

لذلك، ينبغي مراعاة معدات معالجة المخلفات منذ مرحلة التصميم الأولي للمصنع، بدلًا من إضافتها بعد اختيار دائرة استعادة الذهب فقط.

الخلاصة

تعتمد محطة استخلاص الذهب المتكاملة باستخدام تقنية CIL على معدات تعمل بتنسيق تام لتنفيذ عمليات التكسير والطحن والتصنيف ونقل الملاط والترشيح والامتزاز واستعادة الذهب ومعالجة المخلفات. وتؤدي كل آلة دورًا محددًا في تجهيز الخام أو تسهيل ذوبان الذهب أو التقاط الذهب المذاب أو إدارة مخلفات المعالجة.

يعتمد التكوين الأنسب للمصنع على خصائص الخام والطاقة الإنتاجية وحجم الطحن المستهدف ونتائج الاختبارات المعدنية ومعدل استرداد الذهب المطلوب. ومن خلال تقييم مخطط تدفق المعالجة بالكامل بدلًا من النظر إلى كل آلة بمعزل عن غيرها، يمكن لأصحاب المشاريع تطوير محطة CIL تدعم التشغيل الموثوق والاستخدام الفعال للموارد وتحقيق معدلات استرداد مستقرة للذهب.

الأسئلة الشائعة

السؤال الأول: ما الفرق بين معالجة الذهب بتقنيتي CIL وCIP؟

تجمع تقنية CIL بين ترشيح الذهب وامتزازه على الكربون المنشط داخل سلسلة الخزانات نفسها. أما تقنية CIP، فتفصل مرحلة الترشيح عن مرحلة امتزاز الذهب اللاحقة باستخدام الكربون. وتعتمد العملية المناسبة على خصائص الخام ونتائج الاختبارات المعدنية ومتطلبات المشروع.

السؤال الثاني: ما الطاقة الإنتاجية التي يمكن لمحطة CIL لمعالجة خام الذهب التعامل معها؟

يمكن تصميم محطات CIL لمعالجة الذهب بقدرات إنتاجية مختلفة، بدءًا من العمليات الصغيرة وصولًا إلى المشاريع الصناعية الكبيرة. ويحدد معدل المعالجة المطلوب أحجام معدات التكسير والطحن والترشيح والامتزاز واستعادة الذهب. كما ينبغي أن يراعي التصميم النهائي تفاوت خصائص الخام وجداول التشغيل.

السؤال الثالث: ما العوامل التي تؤثر في تكلفة محطة CIL لمعالجة خام الذهب؟

تشمل عوامل التكلفة الرئيسية الطاقة الإنتاجية وصلابة الخام ومتطلبات الطحن وحجم خزانات CIL ومعدات استعادة الذهب وتحضير الكواشف ومعالجة المياه وإدارة المخلفات والتركيب والبنية التحتية. ويتطلب إعداد تقدير موثوق للتكلفة مخططًا محددًا لتدفق المعالجة ومواصفات واضحة للمشروع.

السؤال الرابع: هل يمكن لمحطة CIL معالجة خام الذهب المقاوم للترشيح؟

يمكن معالجة بعض خامات الذهب المقاومة للترشيح باستخدام دائرة CIL بعد إخضاعها للمعالجة المسبقة المناسبة. ومع ذلك، قد لا يمكن استعادة الذهب المحصور داخل معادن الكبريتيد أو المتأثر بخصائص أخرى مقاومة للترشيح بدرجة كافية باستخدام المعالجة المباشرة بتقنية CIL وحدها. وينبغي أن يحدد التحليل المعدني والاختبارات المعدنية ما إذا كانت هناك حاجة إلى الأكسدة أو إلى طريقة أخرى للمعالجة المسبقة.
