إعداد محطة تكسير الحجر الجيري: دليل مراحل التكسير الأولية والثانوية والنهائية

1. مقدمة حول إعداد محطة تكسير الحجر الجيري

يُعد الحجر الجيري أحد أكثر المواد الخام استخدامًا في إنتاج الأسمنت، ومواد الركام الإنشائية، وبناء الطرق، ومعالجة المعادن الصناعية. ومع ذلك، غالبًا ما تحتوي رواسب الحجر الجيري الطبيعية على صخور كبيرة يجب تقليل أحجامها إلى مقاسات محددة قبل استخدامها في التطبيقات اللاحقة. وتعمل محطة تكسير الحجر الجيري المصممة جيدًا على تحويل الحجر الجيري الخام إلى منتجات ذات أحجام متجانسة من خلال عمليات التغذية والتكسير والغربلة والنقل.

تتكون عملية التكسير عادةً من ثلاث مراحل: التكسير الأولي والثانوي والثالثي. وتؤدي كل مرحلة غرضًا مختلفًا، بدءًا من تكسير الصخور الكبيرة إلى قطع يمكن التعامل معها بسهولة، وصولًا إلى إنتاج الركام الناعم والرمل المُصنَّع.

لماذا يحتاج الحجر الجيري إلى التكسير والغربلة؟

يُستخرج الحجر الجيري من المحاجر بأحجام مختلفة، ونادرًا ما يتوافق التوزيع الطبيعي لأحجام حبيباته مع متطلبات المستخدمين النهائيين. تعمل عملية التكسير على تقليل حجم الصخور إلى الأبعاد المطلوبة، بينما تفصل عملية الغربلة المواد إلى فئات مختلفة حسب الحجم.

يمكن استخدام الحجر الجيري المُعالَج في:

• إنتاج الأسمنت: تجهيز المواد الخام من الحجر الجيري لمراحل المعالجة والطحن اللاحقة.
• ركام البناء: إنتاج مواد تُستخدم في الخرسانة والأساسات ومشروعات البناء.
• إنشاء الطرق: إنتاج الحجر المكسر المستخدم في طبقات أساس الطرق والطبقات التحتية وخلطات الأسفلت.
• التطبيقات الصناعية: توفير الحجر الجيري لإنتاج الجير والصناعات المعدنية والزراعة وغيرها من عمليات معالجة المعادن.
• الرمل المُصنَّع: إنتاج الركام الناعم للخرسانة والمونة عندما تكون خصائص المواد ومواصفات المنتج مناسبة لذلك.

فوائد محطة التكسير المصممة جيدًا

توفر محطة تكسير الحجر الجيري المُهيأة بشكل صحيح العديد من المزايا:

• كفاءة إنتاج أعلى: تساعد مواءمة سعة الكسارات مع معدلات التغذية على تقليل الاختناقات التشغيلية.
• جودة منتج متجانسة: يسهم التكسير والغربلة المناسبان في تحسين توزيع أحجام الحبيبات.
• انخفاض تكاليف التشغيل: يساعد اختيار المعدات المناسبة على التحكم في استهلاك الطاقة وتكاليف قطع الغيار المعرضة للتآكل.
• مرونة المنتجات النهائية: تتيح الغرابيل المتعددة وإمكانية ضبط إعدادات الكسارات إنتاج أحجام مختلفة من الركام.
• موثوقية تشغيلية محسّنة: يساعد التدفق المناسب للمواد وأنظمة الحد من الغبار وسهولة الوصول لأغراض الصيانة على تقليل فترات التوقف غير المخطط لها.

يعتمد التكوين الأنسب للمحطة على الحد الأقصى لحجم تغذية الحجر الجيري الخام، وصلابته، ومقاومته للتآكل، ومحتواه من الرطوبة، وسعة الإنتاج المطلوبة، ومواصفات المنتج النهائي.

2. جدول مرجعي لاختيار المعدات

يلخص الجدول التالي المعدات الموصى بها لكل مرحلة من مراحل التكسير ووظيفتها الأساسية.

مرحلة التكسير	المعدات الموصى بها	الوظيفة الرئيسية	التطبيق المعتاد
التكسير الأولي	الكسارة الفكية	تكسير كتل الحجر الجيري الكبيرة	التقليل الأولي لحجم المواد
التكسير الأولي على نطاق واسع	الكسارة الدورانية	التكسير الأولي المستمر بكميات كبيرة	عمليات المحاجر الكبيرة
التكسير الثانوي	الكسارة التصادمية	تقليل الحجم وتحسين شكل الحبيبات	الحجر الجيري منخفض إلى متوسط الكشط
التكسير الثانوي	الكسارة المخروطية	مواصلة تقليل حجم المواد المغذية المناسبة	التطبيقات ذات التآكل الأعلى عند ملاءمتها
التكسير الثالثي	آلة صنع الرمل VSI	التكسير الناعم وتشكيل الحبيبات	الرمل المُصنَّع والركام المكعب الشكل
جميع المراحل	الغربال الاهتزازي	فصل المواد حسب حجم الحبيبات	تصنيف المنتجات وإعادة المواد كبيرة الحجم
التغذية	المغذي الاهتزازي	تغذية المواد بمعدل يمكن التحكم فيه	ضمان استقرار التغذية في جميع أنحاء المحطة

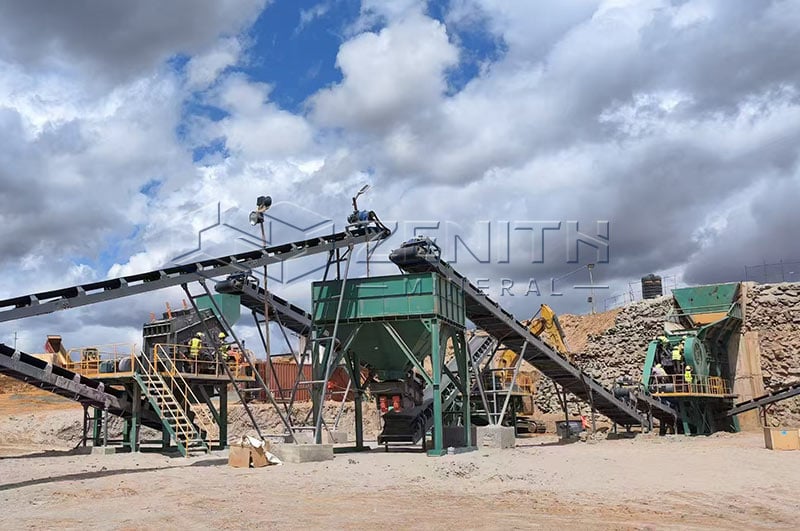

3. التكسير الأولي: تقليل حجم كتل الحجر الجيري الكبيرة

التكسير الأولي هو المرحلة الأولى، وغالبًا ما يكون الأكثر تطلبًا. ولا يتمثل هدفه بالضرورة في إنتاج المنتج النهائي، بل في تقليل حجم كتل الحجر الجيري الكبيرة إلى قطع يمكن للناقلات والغرابيل والكسارات اللاحقة التعامل معها بكفاءة.

المعدات الموصى بها

الكسارة الفكية

تُعد الكسارة الفكية الخيار الأكثر شيوعًا للتكسير الأولي للحجر الجيري. فهي تستوعب أحجام تغذية كبيرة، وتتعامل جيدًا مع المواد المتفاوتة القادمة من المحاجر، وتوفر تقليلًا موثوقًا للأحجام الكبيرة. وهي مناسبة بشكل خاص للمحطات الصغيرة والمتوسطة السعة، وكذلك تطبيقات التكسير المتنقل.

الكسارة الدورانية

تُعد الكسارة الدورانية أكثر ملاءمة لعمليات المحاجر الكبيرة والمستمرة التي تتطلب معدلات إنتاج مرتفعة. ويمكنها معالجة كميات كبيرة بكفاءة، لكنها تتطلب خصائص تغذية مناسبة، ومساحة تركيب أكبر، واستثمارًا رأسماليًا أعلى في العادة.

المغذي الاهتزازي

يتحكم المغذي الاهتزازي في تدفق الحجر الجيري من القادوس إلى الكسارة الأولية. وتساعد التغذية المنتظمة على منع التحميل الزائد للكسارة، وتحسين الإنتاجية، وحماية المعدات اللاحقة من التدفق غير المتوازن للمواد.

اعتبارات الإعداد الرئيسية

عند تصميم مرحلة التكسير الأولي، ضع في اعتبارك ما يلي:

• الحد الأقصى لحجم التغذية: يجب أن يتناسب أكبر حجم متوقع لكتل الحجر الجيري بسهولة مع فتحة تغذية الكسارة.
• الإنتاجية المطلوبة: ينبغي تحديد سعة المحطة بالأطنان في الساعة (TPH) بناءً على ذروة الإنتاج، وليس متوسط الطلب فقط.
• مقاومة التآكل والصلابة: على الرغم من أن الحجر الجيري أقل كشطًا عمومًا من الجرانيت أو البازلت، فإن محتواه من السيليكا والشوائب قد يزيدان من التآكل.
• محتوى الرطوبة والطين: قد يؤدي الحجر الجيري الرطب واللزج إلى انسداد فتحات الغرابيل وتراكم المواد، مما يستلزم استخدام قضبان غربلة أولية أو الغربلة المسبقة أو تعديل تصميم المغذي.
• إزالة المواد الناعمة: يمكن لغربال قضبان أو غربال فصل أولي قبل الكسارة الفكية إزالة المواد الناعمة والمواد الأصغر من الحجم المطلوب، مما يقلل الحمل على الكسارة ويحسن الكفاءة.
• إعداد فتحة التفريغ: يجب أن يتوافق حجم المواد الخارجة من الكسارة الأولية مع حدود حجم التغذية للكسارة الثانوية ومع هدف الإنتاج الإجمالي.

تعمل الكسارات الأولية عادةً على تقليل حجم المواد إلى مستوى يمكن للمعدات الثانوية معالجته. وغالبًا ما تتراوح إعدادات التكسير الأولي بين 4 و6 بوصات تقريبًا، مع أن الإعداد الصحيح يعتمد على تصميم المحطة.

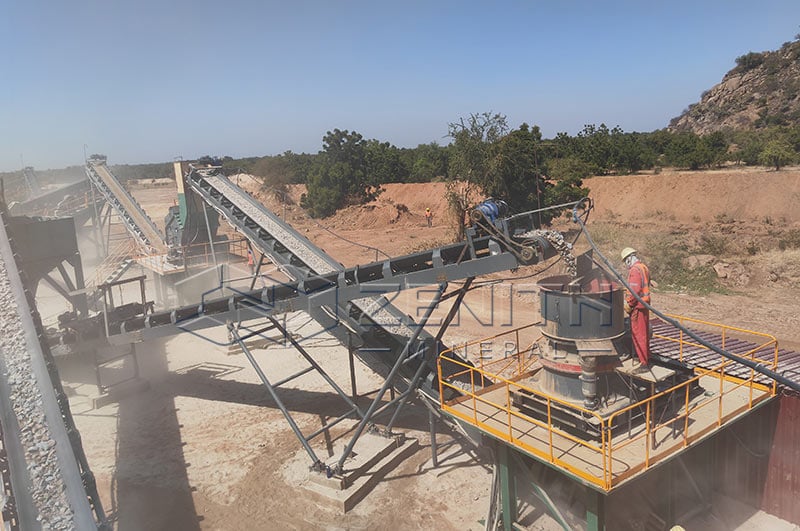

4. التكسير الثانوي: الوصول إلى الحجم المتوسط المطلوب

يعمل التكسير الثانوي على تقليل حجم المواد الخارجة من الكسارة الأولية إلى حجم متوسط، ويُهيئ الحجر الجيري للغربلة النهائية أو التكسير الثالثي. وتؤثر هذه المرحلة بدرجة كبيرة في سعة المحطة وشكل المنتج وتكاليف التآكل.

المعدات الموصى بها

الكسارة التصادمية

غالبًا ما تُفضَّل الكسارة التصادمية للحجر الجيري لأنه يتراوح من منخفض إلى متوسط الكشط نسبيًا. وتعتمد عملية التكسير التصادمي على الصدمات عالية السرعة لتفتيت المواد، مما ينتج شكلًا جيدًا للحبيبات ونسبة أعلى من الجسيمات المكعبة. وهي مناسبة بشكل خاص عندما يكون المنتج النهائي ركامًا للخرسانة أو الطرق أو خلطات الأسفلت.

الكسارة المخروطية

تُناسب الكسارة المخروطية الحالات التي يكون فيها الحجر الجيري أكثر صلابة أو مقاومة للتآكل، أو عندما تتطلب المحطة قدرة عالية على تقليل الحجم مع إمكانية التحكم في إعدادات التفريغ. وتتميز الكسارات المخروطية بتعدد استخداماتها في التطبيقات الثانوية، ويمكنها توفير إنتاج متجانس عند تشغيلها بإعدادات مستقرة.

اعتبارات الإعداد الرئيسية

ينبغي اختيار مرحلة التكسير الثانوي وفقًا لما يلي:

• حجم المواد الداخلة وتدرجها: قد تؤدي المواد كبيرة الحجم أكثر من اللازم أو التي تحتوي على نسبة مفرطة من المواد الناعمة إلى تقليل كفاءة الكسارة.
• نسبة التخفيض المطلوبة: يجب أن تقلل الكسارة الثانوية حجم ناتج التكسير الأولي إلى المستوى الذي تتطلبه الكسارة الثالثية أو الغربال النهائي.
• سعة الكسارة وإعداد فتحة التفريغ: يجب أن تعالج الكسارة الإنتاجية المستهدفة للمحطة بالأطنان في الساعة دون حمل تدوير مفرط.
• تكاليف قطع التآكل: قد تستهلك الكسارات التصادمية قضبان ضرب بمعدلات أعلى عند معالجة المواد الكاشطة، بينما تستخدم الكسارات المخروطية بطانات وأجزاء مخروطية داخلية.
• شكل المنتج: توفر الكسارات التصادمية عمومًا تشكيلًا أفضل لركام الحجر الجيري، بينما قد تُفضَّل الكسارات المخروطية للمواد الأكثر صلابة أو لتقليل الأحجام بكميات أكبر.
• الغربلة ضمن دائرة مغلقة: يفصل الغربال الاهتزازي بعد الكسارة الثانوية المنتج المطابق للمواصفات، ويعيد المواد كبيرة الحجم لمواصلة التكسير.

غالبًا ما يُستخدم التكسير الثانوي ضمن دائرة مغلقة عندما تكون هناك حاجة إلى أحجام دقيقة للمنتجات. وتعمل هذه الطريقة على تحسين نسبة الإنتاج المطابق للمواصفات، لكنها تزيد من الحمل التدويري؛ لذلك يجب المواءمة بعناية بين سعات الناقلات والغرابيل والكسارات.

5. التكسير الثالثي: إنتاج الركام الناعم والرمل المُصنَّع

تكون مرحلة التكسير الثالثي ضرورية عندما تحتاج المحطة إلى إنتاج الركام الناعم أو الركام المكعب الشكل أو الرمل المُصنَّع أو مواد ذات تدرج حبيبي مضبوط بدقة. وتوفر هذه المرحلة التخفيض النهائي للحجم وتشكيل الحبيبات اللازمين لإنتاج منتجات عالية الجودة.

المعدات الموصى بها

آلة صنع الرمل VSI

تُعد الكسارة ذات العمود الرأسي والصدم (VSI) الخيار المفضل لتشكيل حبيبات الحجر الجيري وإنتاج الرمل المُصنَّع. وتعتمد على الصدمات عالية السرعة لتكسير المواد وتشكيلها، مما ينتج حبيبات أكثر تكعيبًا ويحسن الزوايا الحبيبية للركام الناعم. وتُستخدم كسارات VSI على نطاق واسع لإنتاج الرمل المُصنَّع والركام عالي الجودة ذي الشكل المحسّن.

الكسارة المخروطية

يمكن استخدام الكسارة المخروطية في مرحلة التكسير الثالثي عند الحاجة إلى مزيد من تقليل الحجم، لا سيما في محطات الركام التي تكون فيها متطلبات شكل الحبيبات أقل صرامة، أو عندما تكون طبيعة المواد وتصميم دائرة التكسير ملائمين للتكسير بالضغط.

معدات الغربلة الدقيقة

تفصل الغرابيل الاهتزازية متعددة الطوابق الرمل النهائي والركام إلى أحجام مختلفة. وتُعاد المواد كبيرة الحجم إلى آلة VSI أو الكسارة الثالثية، لتكوين دائرة مغلقة تتحكم في التدرج الحبيبي النهائي.

اعتبارات الإعداد الرئيسية

قبل إضافة مرحلة تكسير ثالثية، قيّم ما يلي:

• أحجام المنتج النهائي وتدرجه الحبيبي: حدد ما إذا كان السوق يتطلب رملًا بحجم 0–5 مم، أو ركامًا بحجم 5–10 مم، أو ركامًا بحجم 10–20 مم، أو منتجات متعددة الأحجام يتم مزجها.
• شكل الحبيبات ومحتوى المواد الناعمة: يحسن التكسير باستخدام VSI شكل الحبيبات، لكنه قد ينتج كمية أكبر من المواد الناعمة، وهو ما قد يكون مفيدًا لإنتاج الرمل المُصنَّع إذا جرى التحكم فيه بصورة مناسبة.
• استهلاك الطاقة: يتطلب التكسير الثالثي وتشغيل VSI طاقة أكبر لكل طن مقارنة بالتكسير الأولي أو الثانوي.
• تكاليف التآكل: يجب مراقبة أطراف الدوّار والسندانات والبطانات والغرابيل في كسارات VSI، خاصةً عندما يحتوي الحجر الجيري على شوائب كاشطة.
• الجدوى الاقتصادية: لا تكون المرحلة الثالثة مبررة إلا إذا تجاوزت قيمة المنتج الإضافية أو كمية النفايات المخفضة أو التحسن في شكل الحبيبات التكاليف الإضافية للاستثمار والطاقة والتآكل.

تتضمن دائرة إنتاج الرمل المُصنَّع النموذجية كسارة فكية، وكسارة تصادمية أو مخروطية ثانوية، وآلة صنع الرمل VSI، وغربالًا اهتزازيًا، ومصنفًا هوائيًا أو فاصلًا للمساحيق. وتُركب آلة VSI عادةً في مرحلة التكسير النهائية لتنفيذ التكسير الناعم وتشكيل الحبيبات.

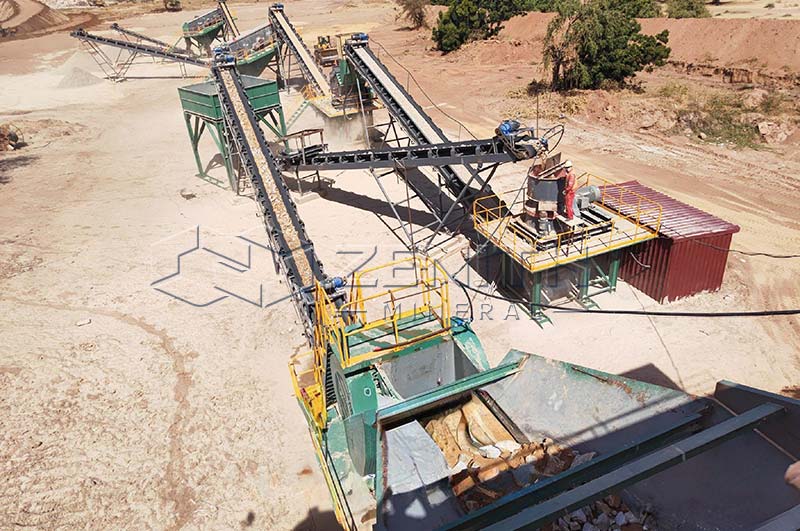

6. التكوينات الموصى بها لمحطات تكسير الحجر الجيري

تتطلب المشروعات المختلفة مجموعات مختلفة من الكسارات والغرابيل والناقلات والمعدات المساندة. وتوضح الأمثلة التالية التكوينات الشائعة لأهداف الإنتاج المختلفة.

متطلبات المحطة	التكوين الموصى به
محطة صغيرة لإنتاج الركام الأساسي	مغذٍ اهتزازي + كسارة فكية + كسارة تصادمية + غربال اهتزازي
محطة متوسطة لإنتاج أحجام متعددة من الركام	كسارة فكية + كسارة تصادمية أو مخروطية + غربال متعدد الطوابق + ناقل لإعادة تدوير المواد
إنتاج ركام عالي الجودة	كسارة فكية + كسارة تصادمية ثانوية + كسارة تصادمية ثالثية أو VSI + غربلة ضمن دائرة مغلقة
إنتاج الرمل المُصنَّع	كسارة فكية + كسارة تصادمية أو مخروطية + آلة صنع الرمل VSI + غربال دقيق أو مصنف
عمليات المحاجر المتنقلة	كسارة فكية متنقلة + كسارة تصادمية متنقلة + غربال متنقل

محطة صغيرة لتكسير الحجر الجيري

بالنسبة إلى العمليات الصغيرة التي تنتج ركامًا أساسيًا للبناء، يمكن أن يوفر المغذي الاهتزازي والكسارة الفكية والكسارة التصادمية الثانوية والغربال الاهتزازي حلًا عمليًا.

يتميز هذا التكوين بالبساطة النسبية، ويمكنه إنتاج عدة أحجام من المنتجات إذا كان الغربال متعدد الطوابق. وتعتمد السعة الفعلية على الطرازات المختارة وظروف التغذية.

محطة متوسطة السعة لإنتاج منتجات متعددة

قد تستخدم المحطة متوسطة الحجم كسارة فكية للتقليل الأولي للحجم، تليها كسارة مخروطية أو تصادمية وغربال اهتزازي متعدد الطوابق. ويمكن إعادة المواد كبيرة الحجم إلى الكسارة الثانوية.

يوفر هذا التكوين مرونة في إنتاج أحجام مختلفة من الركام وتعديل الإنتاج وفقًا لتغيرات الطلب في السوق.

إنتاج ركام عالي الجودة

عندما يكون شكل الحبيبات وتدرجها مهمين، يمكن أن تتضمن المحطة مرحلة تكسير تصادمي ثانوي ومرحلة تصادمية إضافية أو كسارة VSI.

ينبغي تحديد التكوين بناءً على اختبارات المنتجات ومتطلبات الخرسانة أو الأسفلت أو غيرهما من الاستخدامات النهائية. ولا يضمن تعدد مراحل التكسير تلقائيًا جودة أفضل؛ إذ لا تقل أهمية الغربلة المناسبة وإعدادات التشغيل الصحيحة.

إنتاج الرمل المُصنَّع

تجمع محطة الرمل المُصنَّع عادةً بين التكسير الأولي والتكسير الثانوي والتشكيل باستخدام VSI والغربلة الدقيقة أو التصنيف. وقد تكون هناك حاجة أيضًا إلى أنظمة الغسل ونزع المياه وإعادة تدوير المياه، اعتمادًا على المواد المغذية ومتطلبات المنتج النهائي.

يتمثل الهدف في تحقيق التدرج الحبيبي والنظافة وخصائص الحبيبات المطلوبة، مع التحكم في المواد الناعمة وتكاليف الإنتاج.

محطة متنقلة لتكسير الحجر الجيري

تُناسب المحطات المتنقلة عمليات المحاجر ومشروعات البناء والمواقع التي تتطلب نقل المعدات من مكان إلى آخر. وتتولى الكسارات الفكية المتنقلة التقليل الأولي للحجم، بينما توفر الكسارات التصادمية أو المخروطية المتنقلة والغرابيل المتنقلة مراحل المعالجة اللاحقة.

عند اختيار التكوين المتنقل، ضع في اعتبارك أبعاد النقل، وإمكانية الوصول إلى الموقع، ومصادر الطاقة أو الوقود المتاحة، ووقت الإعداد، وقدرة خط الإنتاج الكامل على تلبية السعة المطلوبة.

7. عوامل إضافية عند إعداد محطة تكسير الحجر الجيري

إلى جانب اختيار الكسارات، تؤثر عدة اعتبارات مساندة في أداء المحطة.

• تخطيط المحطة وتدفق المواد: رتب المغذيات والكسارات والغرابيل والناقلات لتقليل المناولة غير الضرورية للمواد. ووفّر مساحة كافية للصيانة واستبدال البطانات والوصول الآمن إلى المعدات.
• التحكم في الغبار والإدارة البيئية: قد ينتج عن التكسير والغربلة غبار عالق في الهواء. ويمكن أن تساعد نقاط نقل المواد المغلقة ورشاشات المياه عند ملاءمتها وأنظمة شفط الغبار ومعدات تجميعه المناسبة على التحكم في الانبعاثات.
• إدارة المياه: إذا كان غسل الحجر الجيري مطلوبًا، فيجب توفير إمدادات مياه مناسبة وأنظمة تصريف وإدارة للرواسب ومرافق لإعادة تدوير المياه. وينبغي تقييم احتياجات المياه بالتوازي مع اللوائح البيئية المحلية.
• الأنظمة الكهربائية والأتمتة: تساعد المحركات ذات السعة المناسبة وأنظمة الحماية وأقفال الأمان ومعدات المراقبة على الحفاظ على استقرار التشغيل. كما يمكن للتحكم الآلي في التغذية تقليل التقلبات في حمل الكسارات.
• تخطيط الصيانة: احتفظ بقطع التآكل الحرجة والمكونات الاحتياطية اللازمة. ويساعد الفحص الدوري للبطانات والسيور والمحامل والغرابيل وأنظمة التشحيم على منع فترات التوقف المكلفة.

8. الخلاصة: اختيار التكوين المناسب لمحطة تكسير الحجر الجيري

يبدأ اختيار محطة تكسير الحجر الجيري المناسبة بفهم خصائص المواد الخام وسعة الإنتاج المطلوبة ومواصفات المنتجات النهائية. ويعمل التكسير الأولي على تقليل حجم كتل الحجر الجيري الكبيرة إلى أحجام يمكن التعامل معها بسهولة، بينما يحقق التكسير الثانوي الحجم المتوسط المطلوب، ويوفر التكسير الثالثي تقليلًا إضافيًا للحجم أو تشكيلًا للحبيبات عند الحاجة.

تُعد الكسارات الفكية والدورانية من الخيارات الشائعة للمرحلة الأولية، بينما تُستخدم الكسارات التصادمية والمخروطية في تطبيقات ثانوية وثالثية مختلفة. وتكون آلات صنع الرمل VSI مفيدة بشكل خاص عند الحاجة إلى إنتاج الرمل المُصنَّع أو تحسين شكل الحبيبات. كما تدعم المغذيات والغرابيل الاهتزازية التدفق المنتظم للمواد والتصنيف الدقيق للمنتجات طوال عملية المعالجة.

الأسئلة الشائعة

1. ما أفضل كسارة للحجر الجيري؟

تُستخدم الكسارة الفكية عادةً في التكسير الأولي. وغالبًا ما تكون الكسارات التصادمية مناسبة للتكسير الثانوي للحجر الجيري الأقل كشطًا، بينما قد تُفضَّل الكسارات المخروطية للمواد الأكثر صلابة أو مقاومة للتآكل. وتكون كسارات VSI مفيدة عند الحاجة إلى التكسير الناعم وتشكيل الحبيبات.

2. ما الفرق بين التكسير الأولي والثانوي والثالثي؟

يقلل التكسير الأولي حجم الصخور الكبيرة المستخرجة من المحاجر إلى أحجام يمكن التعامل معها بسهولة. ويواصل التكسير الثانوي تقليل حجم المواد للوصول إلى أحجام متوسطة أو نهائية من الركام. أما التكسير الثالثي فيوفر تقليلًا إضافيًا للحجم أو تشكيلًا للحبيبات عند الحاجة إلى منتجات أدق.

3. متى يكون التكسير الثالثي ضروريًا للحجر الجيري؟

يكون التكسير الثالثي مفيدًا عندما تحتاج المحطة إلى إنتاج ركام أنعم أو رمل مُصنَّع أو منتجات ذات متطلبات محددة لشكل الحبيبات. وقد لا تكون هذه المرحلة ضرورية إذا كانت دائرة التكسير الأولي والثانوي تحقق بالفعل المواصفات المطلوبة.

4. ما الأحجام التي يمكن أن تنتجها محطة تكسير الحجر الجيري؟

يمكن للمحطة إنتاج مجموعة متنوعة من الأحجام، بدءًا من الركام الخشن وصولًا إلى الركام الناعم والرمل المُصنَّع. وتشمل الأمثلة الشائعة 0–5 مم و5–10 مم و10–20 مم و20–31.5 مم، لكن المقاسات الدقيقة تعتمد على المواصفات المحلية وفتحات الغربلة وإعدادات الكسارات.
