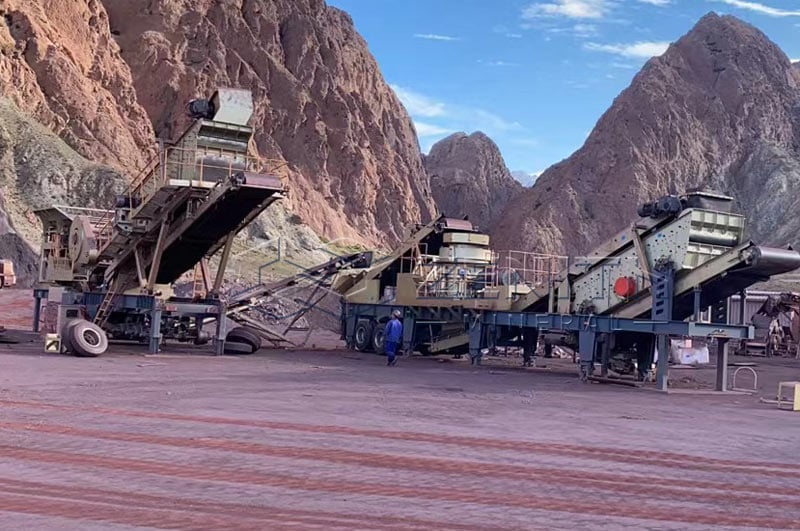

محطة متنقلة للتكسير والغربلة لمناجم الذهب

1. نظرة عامة على عملية معالجة خام النحاس

تحول عمليات تعدين ومعالجة النحاس الخامَ إلى مركزات النحاس أو النحاس الكاثودي ذي القيمة العالية من خلال سلسلة من المراحل المترابطة. تبدأ العملية النموذجية لخام الكبريتيد، الذي يشكل الجزء الأكبر من الإنتاج العالمي، بالاستخراج وتنتهي بالتكرير.

عملية تعدين النحاس النموذجية:

• الحفر والتفجير: تُستخدم حفارات دوارة كبيرة لإنشاء ثقوب التفجير في جسم الخام، ثم تُفجَّر الصخور بالمتفجرات لتفتيتها إلى أحجام مناسبة للتحميل.
• التحميل والنقل: تقوم المجارف الهيدروليكية أو اللوادر بتحميل شاحنات النقل العملاقة (التي تبلغ سعتها غالبًا 200–400 طن) بخام المنجم (ROM) ونقله إلى مناطق المعالجة.
• التكسير والغربلة: يُخفض حجم خام المنجم (ROM)، الذي قد يحتوي على صخور يزيد قطرها عن متر واحد، إلى أحجام أصغر.
• الطحن والتعويم: يُطحن الخام المكسر إلى ملاط ناعم، ثم يُفصل باستخدام التعويم الرغوي لإنتاج مركز النحاس.

أما بالنسبة للخامات المؤكسدة، فقد تتضمن العملية الترشيح بالكومات، والاستخلاص بالمذيبات، والاستخلاص الكهربائي (SX-EW)، بدلاً من الطحن والتعويم أو إلى جانبهما.

موقع مرحلتي التكسير والغربلة في سلسلة المعالجة:

تقع مرحلتا التكسير والغربلة في المراحل الأولى من مخطط المعالجة، مباشرة بعد التعدين والنقل وقبل الطحن أو الترشيح. وتتمثل وظيفتهما في تجهيز الخام لعمليات المعالجة اللاحقة بكفاءة من خلال تقليل حجم الجسيمات، وإزالة المواد الناعمة، وضمان تغذية مستقرة ومتجانسة. وغالبًا ما تتم عملية التكسير الأولي بالقرب من المنجم أو داخله، بينما تقع مراحل التكسير الثانوية والثالثية بالقرب من مصنع التركيز.

أهمية تقليل حجم الخام لتحسين كفاءة المعالجة اللاحقة:

يُعد تقليل حجم الخام بشكل مناسب أمرًا بالغ الأهمية. فالمواد كبيرة الحجم تزيد من تآكل مطاحن الطحن، وتخفض الإنتاجية، وترفع استهلاك الطاقة، الذي يُعد من أعلى التكاليف في قطاع التعدين. كما يساهم توحيد حجم الجسيمات في تحسين تحرير معادن النحاس من الشوائب، مما يرفع معدلات الاسترداد في التعويم (والتي تستهدف عادةً 80–90% للخامات الكبريتيدية).

وفي عمليات الترشيح بالكومات، يساعد التحكم في حجم الجسيمات على تحسين نفاذية الكومة وسرعة الترشيح. وقد يؤدي التكسير غير الفعال إلى اختناقات تشغيلية، وارتفاع التكاليف، وانخفاض معدل الاسترداد الإجمالي. وتهدف العمليات الحديثة إلى تقليل حجم خام المنجم (ROM) إلى أقل من 200–300 مم في مراحل التكسير الأولية، يليها إنتاج أحجام أدق.

2. ما هي محطة التكسير والغربلة المتنقلة؟

محطة التكسير والغربلة المتنقلة هي وحدة مستقلة مثبتة على جنزير أو عجلات، وتدمج وظائف التغذية، والتكسير، والغربلة، والنقل بالحزام. وعلى عكس المحطات الثابتة التي تتطلب أعمالًا إنشائية واسعة، توفر الأنظمة المتنقلة سرعة في النشر وسهولة في إعادة التموضع، مما يجعلها مثالية لبيئات التعدين المتغيرة.

تشمل المكونات الرئيسية ما يلي:

كسارة الفك المتنقلة (التكسير الأولي):

تتعامل مع أكبر أحجام التغذية (حتى 1–1.5 متر) مع نسبة تكسير مرتفعة. وهي مناسبة للصخور الصلبة وتنتج مواد مناسبة للتكسير الثانوي أو للنقل المباشر.

الكسارة المخروطية المتنقلة (التكسير الثانوي/الثالثي):

توفر تحكمًا دقيقًا في حجم المنتج للمواد متوسطة إلى عالية الصلابة مثل خام النحاس. وتتيح أنظمة الضبط الهيدروليكية تغيير فتحة التفريغ المغلقة لتحسين تدرج المنتج.

الكسارة التصادمية المتنقلة (في بعض التطبيقات):

تناسب الخامات الأكثر ليونة أو تطبيقات إعادة التدوير، حيث توفر نسبة تكسير عالية وشكلًا مكعبًا للمنتج، إلا أنها أقل استخدامًا مع خامات النحاس الكبريتيدية شديدة الصلابة.

وحدات الغربلة المتنقلة:

تقوم غرابيل الاهتزاز متعددة الطوابق بتصنيف المواد وفصل الناعم منها والمواد كبيرة الحجم والمنتج المطابق للمواصفات. وغالبًا ما تعمل في دوائر مغلقة مع الكسارات لإعادة تدوير المواد غير المطابقة.

الأنظمة المتنقلة بالكامل مقابل الأنظمة شبه المتنقلة:

تتحرك الوحدات المتنقلة بالكامل (المثبتة على جنزير) بشكل متكرر مع واجهة التعدين، مما يوفر أعلى درجات المرونة، ولكن قد تكون قدرتها الإنتاجية أقل. أما المحطات شبه المتنقلة فيتم نقلها على فترات أطول (مثل كل عدة أشهر أو سنوات) باستخدام زواحف أو وحدات معيارية، مما يحقق توازنًا بين السعة وسهولة الحركة. ويمكن دمج كلا النوعين ضمن أنظمة التكسير والنقل داخل المنجم (IPCC).

3. لماذا تُستخدم الأنظمة المتنقلة في مناجم النحاس؟

تعالج محطات التكسير المتنقلة أبرز التحديات في عمليات التعدين المفتوح واسعة النطاق، حيث تزداد مسافات النقل مع تعمق المنجم.

تقليل مسافة النقل (التكسير المباشر داخل المنجم):

من خلال وضع الكسارات بالقرب من منطقة الاستخراج، تقطع الشاحنات مسافات أقصر قبل التكسير، ثم يُنقل الخام المكسر عبر السيور الناقلة الأكثر كفاءة، مما يقلل بشكل كبير من زمن الدورة.

خفض تكاليف التشغيل (الوقود، والنقل، والعمالة):

قد تمثل عمليات النقل بالشاحنات ما بين 30% و60% من إجمالي التكاليف. ويُعد نقل الخام المكسر بواسطة السيور أقل تكلفة بكثير من نقل الخام مباشرة بالشاحنات. كما تساهم وفورات الوقود، وتقليل تآكل الإطارات وأعمال الصيانة، وخفض احتياجات أساطيل النقل إلى تقليل النفقات. ويمكن لأنظمة IPCC أن تخفض التكاليف التشغيلية بشكل ملحوظ.

سرعة التركيب مقارنة بالمحطات الثابتة:

يمكن نشر الوحدات المتنقلة خلال أسابيع، مقارنة بالأشهر اللازمة للمحطات الثابتة، مما يقلل من فترات التوقف أثناء توسعات المناجم أو إعادة تموضعها.

المرونة في تخطيط المنجم وتغيرات جسم الخام:

تتطور المناجم باستمرار، ويمكن للمحطات المتنقلة التكيف مع مناطق الخام الجديدة، أو تغير درجات الخام، أو توسعات الحفرة دون الحاجة إلى استثمارات كبيرة في إعادة البناء.

تحسين السلامة من خلال تقليل حركة الشاحنات: يؤدي تقليل عدد الشاحنات الكبيرة داخل المنجم إلى الحد من الازدحام، وتقليل مخاطر التصادم، وخفض مستويات الغبار. كما تساهم الخيارات الكهربائية أو ذاتية القيادة في تعزيز السلامة.

وتشمل المزايا الإضافية انخفاض كثافة استهلاك الطاقة وتقليل انبعاثات ثاني أكسيد الكربون، بما يتماشى مع أهداف الاستدامة.

4. التطبيقات في مناجم النحاس

تتميز الأنظمة المتنقلة بكفاءة عالية في تعدين النحاس بالمناجم المفتوحة، وهي الطريقة الأكثر شيوعًا لاستغلال الرواسب الكبيرة.

تطبيقات التعدين المفتوح للنحاس

تعالج الكسارات الخام المفجر مباشرة داخل المنجم، ثم تغذي السيور الناقلة التي تنقل الخام إلى أكوام التخزين أو مطاحن الطحن. كما تتعامل مع كميات إنتاج ضخمة في رواسب البورفيري المنتشرة في تشيلي، وبيرو، والولايات المتحدة، وكازاخستان.

اعتبارات الصخور الصلبة مقابل الخامات اللينة:

تُعد كسارات الفك والكسارات الدورانية مناسبة للخامات الصلبة والكاشطة (مثل خامات الكبريتيد الموجودة في الصخور الجرانيتية)، بينما قد تكون الكسارات التصادمية أو الأنظمة الهجينة أكثر ملاءمة للمناطق المؤكسدة الأكثر ليونة. كما تختلف مكونات التآكل وجداول الصيانة وفقًا لطبيعة الخام.

التكسير الأولي قبل الترشيح بالكومات:

بالنسبة للخامات المؤكسدة، تنتج الكسارات الأولية المتنقلة أحجامًا منتظمة (مثل أقل من 100–200 مم)، مما يحسن نفاذية الأكوام وتهويتها وكفاءة استخلاص النحاس، مع تقليل استهلاك الحمض.

التكامل مع أنظمة التكسير والنقل داخل المنجم (IPCC):

تشكل الكسارات المتنقلة وشبه المتنقلة العنصر الأساسي في أنظمة IPCC، حيث تستبدل أساطيل الشاحنات أو تكمل عملها. وتتيح التصاميم المعيارية نقل المعدات بسهولة مع تعمق المنجم، بينما تجمع الأنظمة الهجينة بين مرونة الشاحنات وكفاءة السيور لمسافات النقل الطويلة.

5. أمثلة تطبيقية

مناجم النحاس المفتوحة الكبيرة التي تستخدم التكسير المتنقل:

اعتمد منجم كولاهواسي في تشيلي محطات تكسير شبه متنقلة داخل الحفر، مما ساهم في خفض تكاليف النقل داخل المنجم بشكل ملحوظ. كما تستخدم العمليات في منطقة أتاكاما التشيلية، بما في ذلك المناجم المحيطة بمدينة أنتوفاغاستا، محطات متنقلة للمعالجة الميدانية في بيئات تشغيلية متغيرة.

يتزايد تطبيق أنظمة IPCC:

في أحد مناجم النحاس الكبيرة في كازاخستان، يُتوقع أن يؤدي التحول إلى محطة تكسير أولية معيارية قابلة لإعادة التموضع (بسعة 8000 طن/ساعة) إلى خفض استهلاك الديزل بنسبة 93%، وتقليل تكاليف التشغيل بنسبة 15%، مع تحقيق انخفاض كبير في انبعاثات ثاني أكسيد الكربون.

مشاريع التحول من الأنظمة الثابتة إلى الأنظمة المتنقلة:

تتحول العديد من المناجم إلى الأنظمة المتنقلة مع تعمق الحفر. وقد قام منجم سارششمه للنحاس في إيران بتقييم ونمذجة خيارات IPCC، بما في ذلك الوحدات شبه المتنقلة، للتعامل مع ازدياد مسافات النقل.

كما قامت مناجم تشوكيكاماتا وغيرها من المناجم العملاقة في تشيلي بدراسة أو تنفيذ أنظمة النقل بالسير، والتي أظهرت إمكانية خفض الانبعاثات بأكثر من 60%. وغالبًا ما يتم الانتقال عبر مراحل هجينة، حيث تكمل الوحدات المتنقلة المحطات الثابتة الحالية قبل اعتماد أنظمة IPCC بشكل كامل.

6. الأسئلة الشائعة

1. ما هي محطة التكسير والغربلة المتنقلة في تعدين النحاس؟

هي نظام متنقل يُستخدم لتكسير وفرز خام النحاس مباشرة داخل موقع التعدين أو بالقرب منه، مما يقلل الحاجة إلى نقل الخام لمسافات طويلة إلى محطة ثابتة.

2. لماذا تُستخدم الكسارات المتنقلة في مناجم النحاس؟

لأنها تساعد على خفض تكاليف النقل، وزيادة مرونة التشغيل، وتحسين الكفاءة من خلال معالجة الخام بالقرب من موقع الاستخراج.

3. هل تناسب محطات التكسير المتنقلة مناجم النحاس الكبيرة؟

نعم، خاصة عند دمجها مع أنظمة التكسير والنقل داخل المنجم (IPCC). ومع ذلك، قد تعتمد العمليات الضخمة جدًا على مزيج من المحطات المتنقلة والثابتة.

4. ما أبرز قيود أنظمة التكسير المتنقلة؟

قد تكون قدرتها الإنتاجية أقل من المحطات الثابتة، كما تتطلب تخطيطًا متكررًا لعمليات إعادة التموضع، وقد تتأثر بالتضاريس الوعرة أو الظروف المناخية القاسية.

5. كيف تتعامل المحطات المتنقلة مع خامات النحاس الصلبة؟

تستخدم كسارات فك ومخروطية عالية المتانة مصممة للتعامل مع الخامات الكاشطة وعالية الصلابة، وغالبًا ما تعتمد على مراحل تكسير متتالية.

6. ما الفرق بين محطات التكسير المتنقلة والثابتة؟

تتميز المحطات المتنقلة بسهولة النقل والمرونة، بينما تُعد المحطات الثابتة منشآت دائمة توفر طاقة إنتاجية أعلى ولكن بمرونة أقل.
